软件介绍

Calibration是一款功能强大、专业实用的LED显示屏矫正软件，是专门配合卡莱特同步接收卡为LED显示屏系统校正开发的专业LED显示屏控制工具，主要用于整屏和单箱校正，其中包括参数设置、相机调节、拍摄照片调整、生成系数等多种功能，可以帮助用户快速便捷的进行LED显示屏矫正和控制；Calibration界面简洁直观、操作简单便捷，采用先进算法处理，速度快精度高，适配于卡莱特所有系列产品，可广泛用于整屏及单箱校正，是一款非常专业强大的LED显示屏矫正控制软件，有需要的用户可以下载进行使用。

软件功能

1、新建整屏工程：进入整屏工程创建向导

2、新建单箱工程：进入单箱工程创建向导

3、新建子屏幕工程：进入子屏幕工程创建向导

4、导入模板：进入导入模板设置向导。

5、规则排布：发送卡大小将只能以行列对齐的方式进行改变

6、重置：将重新布局当前的发送卡位置和大小

7、分块大小：数值大小由相机分辨能力决定，宽高比接近相机幅面

软件特色

1、采用先进的算法处理，校正性能和速度大幅提升

2、软件对照相图片精度分析，更大提高LED大屏幕校正后均匀性

3、简单易用，清晰的编排结构，友好的软件界面，更加容易学习和操作

4、自动测光，自动调节相机参数使曝光度达到正常

5、功能强大，能轻松解决整屏校正和单箱校正，对于特殊外形的显示屏，经研发评定后，也可提供校正手段

官方教程

2.1认识Calibration软件界面

启动软件后，可以看到如图2-1、2-2所示的软件主界面。主界面包括两个部分：客户端和控屏端。且客户端与控屏端可分离（即可分别在两台电脑上开启）。

3.1调试屏幕

使用LEDVISION软件将屏幕参数配置准确，关闭校正，再发送并保存到接收卡。

在屏幕参数调节完成后，LEDVISION随后校正过程中不会用到，关闭LEDVISION软件。

3.2新建校正工程

第1步:整屏校正向导-1

打开软件后，点击“新建整屏工程”,打开校正工程创建向导-1（图3-1）。

选择连接控屏端的方式，连接本地或者连接远端。

选择连接远端将自动搜索局域网内已存在的服务，手动选择想要连接的计算机名或Ip并点击连接完成服务端连接。

选择连接本地时，软件自动打开本地控屏端连接。

第2步:整屏校正向导-2

向导2会自动探测当前的控屏模式，包括发送卡模式和网卡模式，图3-2所示为发送卡模式。发送卡模式会自动探测发送卡和接收卡，默认启用USB控屏模式。

刷新：手动探卡操作。

第3步:整屏校正向导-3

校正模式：根据校正需要选择亮度校正、亮度色度校正和仅修缝模式。

第4步:整屏校正向导-4

整屏向导4的选项（如图3-4-2），包含：

“模组宽度”、“模组高度”、“屏幕宽度”、“箱体宽度”、“箱体高度”、“屏幕高度”、“点间距”，软件会自动填写该部分信息。

若多张发送卡，则需手动输入屏幕大小，若无智慧模组，则需手动选择模组大小。

有箱体：默认勾选，若屏幕为简装屏时则取消勾选。

相同批次：整屏中所有箱体均为同一批次时勾选，若有不同批次箱体，则取消勾选。

COB模组：若校正的屏幕是COB时勾选。

四合一模组：若校正的屏幕是四合一封装时勾选。

点间距：连接控屏端，软件会自动计算；未连接控屏端，默认值为0，无效的点间距；可以手动输入实际屏幕的点间距。

弧形屏：如果屏幕是由硬模组或者箱体拼接成的弧形屏时勾选，一折宽度为第一个折边到第二个折边之间的像素点列数（如图3-4）。

离地高度：屏幕离地面的实际高度，用于自动推荐拍照距离。

第5步:整屏校正向导-5

边缘留缝：根据现场实际情况选择屏幕边缘不亮灯。

第6步:整屏校正向导-6

选择校正工程数据保存名称和保存位置

名称：默认为<请输入工程名，需要重新输入工程名。

l位置：用来保存校正过程中所产生的照片文件和校正系数文件的路径。

点击完成进入校正主界面。

3.3连接服务端

打开Calibration客户端，并点击“网络设置”按钮，如果服务端在本机则点击“连接本地”选项，如果服务端与客户端在不同电脑上，则选择“连接远端”，将自动搜索服务端，选择需要连接的服务并点击连接进行连接，服务端与客户端使用相同端口（如无必要请不要更改默认端口9933）。

使用连接远端请确保客户端与服务端在同一局域网下。

查看客户端状态栏，确认客户端与服务端连接成功，如下图。

3.4连接屏幕

3.4.1网卡控屏模式

在工具栏中，点击“工具”

在弹出的菜单中选择“设置”，再选择“控屏模式”，选择模式为“网卡模式”，“基本参数界面”显示如图3-11；

点击网卡模式中的“设置”，进入网卡配置对话框（如图3-12），点击“探测接收卡”，确认是否能正确探测所有的接收卡。

3.4.2发送卡控屏模式

在基本参数设置页面中，当服务端连接成功后，客户端会自动探测发送卡和接受卡，并显示探测到的结果，如图3-13：

探卡：点击“探卡”将探测当前连接的发送卡和接收卡，并显示连接的发送卡型号、程序版本号和发送卡总数以及接收卡型号、程序版本号和接收卡总数。确认是否能正确探测所有的接收卡。

当发送卡数目等于1时，点击“设置”按钮，窗口内只显示“使用USB控制画面显示”；当发送卡数目大于1时，按照3.4.2.1节进行发送卡设置

3.4.2.1发送卡设置

同时校正多张发送卡时，可点击“发送卡设置”，对多张发送卡进行设置，如图3-14：

1）“按大小”将屏幕按照分块的大小进行划分；

2）“按块数”屏幕按照行列分块数进行平均划分；

注：选中“使用USB控制画面显示”，能直接使用USB线控制画面显示（需发送卡支持该功能）。

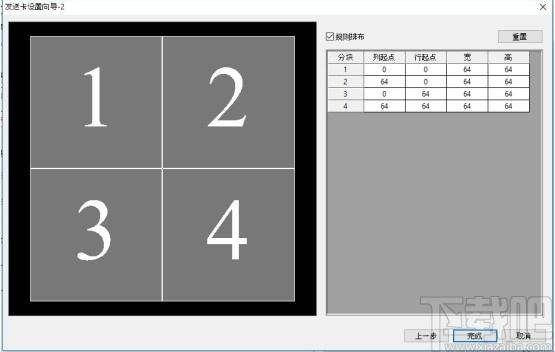

按照发送卡实际控屏区域设置好发送卡规则后，点击“下一步”，显示当前的设置，如图3-15上：

当发送卡实际控屏与设置不符时，可以手动修改对应分区的参数。

规则排布：勾选后，发送卡大小将只能以行列对齐的方式进行改变；去掉勾选时，发送卡的大小可以单独改变。

重置：将重新布局当前的发送卡位置和大小。

左侧示意图中的发送卡可以进行拖动并能与其他发送卡交换位置，也可以拖拽边界以模组大小为单位改变发送卡的大小。

3.5基本参数设置

对应选择实际控屏模式与校正模式

修缝设置详见第五章，效果设置详见第六章。

屏幕设置为大屏实际大小和箱体实际大小以及模组实际大小，边缘留缝详见图3-17：

边缘留缝依据屏体包边等具体现场来定，桌布设置详见图3-18

桌布位置用于设置屏幕偏移。

分块大小：数值大小由相机分辨能力决定，宽高比接近相机幅面。

单张照片推荐150*100。

最后一行和最后一列不要太小，可在“修改分区大小”中查看（如图3-19）。

如需修改跳点时，在“修改分区大小”中设置跳点数；如果校正的屏体为四合一封装，则跳点数必须为奇数。

上面步骤完成后，在“屏幕分块预览”选中单选按钮“分区图”，并选中一块分区，作为相机调节的区域。这时Led屏幕中对应的分块会被选中并点亮，如图3-20。

常见问题

Q：探卡失败？

A：1、确认硬件连接稳固。

2、提高帧时间。

3、在网卡类型下拉框中选择对应的网卡。

Q：软件安装后无法启用？

A：1、确认安装插件是否完整。

2、确认关闭EOSUtility软件。

Q：连接不上客户端？

A：1、确认硬件连接稳固。（网卡灯亮）。

2、确认目标IP正确（本机则为127.X.X.X），尝试能否ping通。

3、确认客户端与服务器使用了相同端口。

尝试ping目标端口（IP能ping通端口不成功通常是防火墙或者路由器逻辑导致）。

Q：打开软件后屏幕异常（闪烁，花屏）？

A：请使用LEDVISION调整屏幕至正常状态后把参数保存到接收卡中。

Q：连接相机失败？

A：1、确认相机是软件所支持的型号（目前只支持佳能的部分相机，详细信息请联系技术支持），注意EOS7D与EOS7DMARKII为不同型号。

2、确认硬件连接稳固。

3、确认相机开启并不是休眠状态。

4、确认相机为手动档（M档）。

Q：拍摄照片失败？

A：1、确认相机是软件所支持的型号（目前只支持佳能的部分相机，详细信息请联系技术支持），注意EOS7D与EOS7DMARKII为不同型号。

2、确认相机为手动档（M档）。

3、关闭镜头自动对焦功能（AF-M）。

Q：快门至少为1/30无法提高？

A：1、确认相机为手动档（M档）。

2、确认多功能拨盘为拍照模式（而不是摄像模式）。

Q：分析照片失败？

A：1、确认相机是软件所支持的型号（目前只支持佳能的部分相机，详细信息请联系技术支持），注意EOS7D与EOS7DMARKII为不同型号。

2、尝试重新安装软件以确保组件完整。

3、检查拍摄质量。在“照片查看”页面，点击“打开照片”后，可通过点击“提取亮度”或是使用灰度图和直方图来手动分析照片有无跑焦、过曝、欠曝、抖动。

4、分区过大导致灯点过密。（使用跳点功能减少灯密度）

5、坏点/错位过多导致分析结果受影响。

6、可用内存过少。

Q：接上文，反复重拍，拍摄质量总是不好？

A：跑焦：1、单反类相机需要开启取景或使用相机的LIVE模式对焦，提高对焦精度。

2、在自动对焦效果不佳的时候采用手动对焦提高精度。

过曝/欠曝：在相机调节页重新设定合适的相机参数。

抖动：1、确保拍摄系统稳定性。

3、关闭镜头防抖功能（如果有），关闭相机防抖功能（如果有）。

Q：校正后屏幕亮度降低/饱和度降低？

A：亮度校正通过降低较亮点亮度使整屏均匀，因此校正后整屏亮度会下降。

色度校正通过降低饱和度使整屏均匀并包含亮度校正，因此校正后整屏亮度及饱和度均有下降。

Q：校正后屏幕花（出现麻点）？

A：1、检查拍摄质量。在“照片查看”页面，点击“打开照片”后，可通过点击“提取亮度”或是使用灰度图和直方图来手动分析照片有无跑焦、过曝、欠曝、抖动。

2、分区过大导致灯点过小，采样误差增大。

3、模拟校正伽马表与目标不符，请向接收卡发送参数。

4、去掉勾选消除脏点功能。

Q：校正后屏幕出现横纹？

A：1、快门太快，增加快门并减少亮度以保持亮度。

2、刷新率太低，增加刷新率。

Q：校正后屏幕出现摩尔纹（水波纹）？

A：高密屏拍摄时灯点频率与像素频率干涉形成的系统误差导致。

该系统误差分为两部分，位置误差和亮度误差。

解决：

1、确认图像铺满取景框。

2、减小分区，增大焦距（调整对焦后需重新测光）。

3、轻微减少对焦（调整对焦后需重新测光），在稍跑焦的状况下拍摄（但对焦误差不能太大以致影响分析），在需要时开启跳点功能提高点距。

4、关闭修缝功能以消除位置误差影响。

注意事项

1、相机设置应为M档；

2、在拍摄照片过程中不得轻易修改灰度等级和亮度的变化。因为修改之后会对红绿蓝三色照片都有影响；

3、一般选在光线暗的晚上校正，校正完成后达到整屏幕亮度均匀的效果才是成功的。

4、校正完后均匀度非常好，亮度会有所降低。

5、校正后无法改变大屏的视角，校正完后从正面看是效果最佳的，其他角度的效果无法改善。

更新日志

1.0

创建

2.01、重新排版并整理目录。

2、重写硬件需求部分，并由3.1搭建校正现场环境迁移至1.1运行环境。

3、修改第三章以适应Calibration2.0alpha。

4、新增第六章：常见问题及处理方法。

2.0

1、新增语言：英语。

2、移除菜单-视图-预览窗口相关说明，更新贴图。

3、增加菜单-选项-多语言相关说明，更新贴图。

4、修改基本参数设置页相关说明。

5、增加相机调节页关于自动测光功能的说明。

6、拍摄照片部分拓展为二级标题，扩充内容。

7、新增色度校正说明。

8、增加常见问题及处理方法条目。

2.10

1、更新Logo。

2、增加对相机组件的介绍。

3、增加对跳点功能的介绍。

4、修改拍摄照片部分相关说明。

5、修改生成系数部分相关说明。

2.11

1、添加关于ND镜的介绍。

2.20

1、重新编写单箱校正说明。

2、修改亮度色度校正附加操作的部分说明。

2.40

1、增加对发送卡设置的介绍。

2、增加相机调节页关于灯点大小和灯点个数提示的说明。

3、修改生成系数部分相关说明。

修改新建单箱体校正工程的部分说明；

3.0

1、部分图片替换以适应新版本。

2、修改了单箱校正向导的说明。

3、修改了单箱校正拍照部分说明。

3.10

1、修改了色度校正的说明。

2、增加了修缝模块的说明。

3.201、修改了修缝模块的说明。

2、增加了效果设置模块的说明。

3.50

1、修改了向导页设置的说明。

2、修改了效果设置模块的说明。

3、修改了色域设置模块的说明。

4.01.增加了起始页说明。

2.修改了相机调节模块的说明。

4.50

1.修改了向导页说明

2.修改了效果设置说明

5.201.修改了支持相机型号说明；

2.增加校正系统示意图；

3.修改网络连接说明；

4.修改了修改分区大小界面说明；

5.修改了新建工程向导界面说明；

6.修改了效果设置界面说明；

7.增加校正对象说明；

8.增加支持单发送器和多发送器子屏幕校正说明；

9.增加弧形屏支持说明；
